ما هي الأجزاء التي تتكون منها المقطورة؟

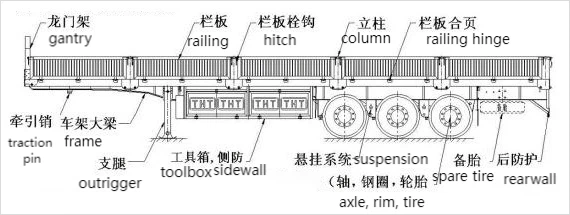

تُظهر الصورة أعلاه الرسم التخطيطي الهيكلي لمقطورة نصف عادية، ويمكننا أن نرى بوضوح المكونات الرئيسية وموقع المقطورة، دعنا نشرح كل جزء بالتفصيل.

إطار

الإطار هو المكون الرئيسي المستخدم لدعم الحمل وتثبيت دبوس الجر والتعليق والدعم والأجهزة الأخرى، ويتكون من العوارض وعوارض الدعم وعوارض التوصيل والعوارض الجانبية والأقفال وموصلات دبوس الجر والألواح وما إلى ذلك.

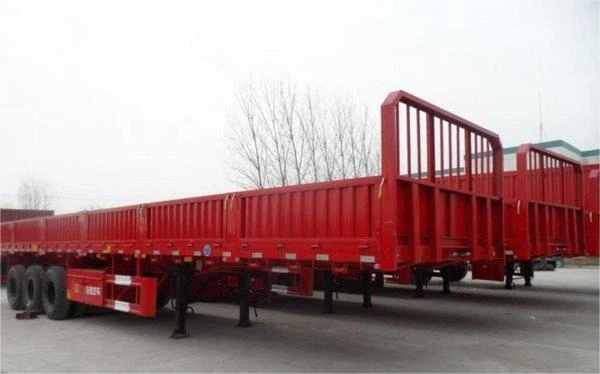

جسم

جسر الرافعة

لوح جانبي

تكون الرافعات الجسرية قابلة للحركة والفصل بشكل عام (بدون متطلبات خاصة)، لذلك من الضروري لحام الرافعات الجسرية إلى القاعدة وإضافة سحبتين قطريتين مرة أخرى عند نقل البضائع الثقيلة أو التي تنزلق بسهولة في كثير من الأحيان.

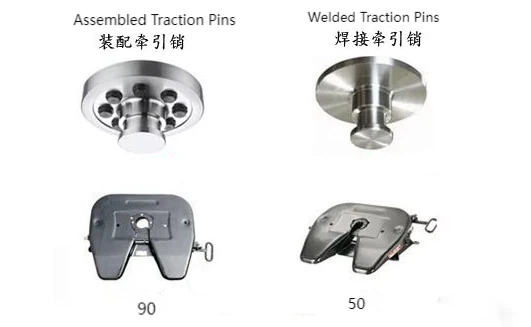

دبوس الجر

دبوس الجر هو عضو مهم في شبه المقطورة للاتصال بالجرار وتحمل قوة الجر، متصل بمقعد الجر. وفقًا لقطر دبوس الجر يمكن تقسيمه إلى 50 (مم) و90، وفقًا لطريقة التجميع يمكن تقسيمه إلى ملحوم ومجمع. مصنوع بشكل عام من الفولاذ الكربوني والفولاذ السبائكي.

جهاز التعليق

نظام تعليق المقطورة شبه المقطورة هو هيكل المقطورة شبه المقطورة والمحور المتصل بمجموعة كاملة من الأجهزة بشكل عام، مع دور نقل الحمل وامتصاص الصدمات. يتم استخدام نظام تعليق المقطورة شبه المقطورة بشكل عام في نظام تعليق صلب غير مستقل من نوع ختم الصفائح الفولاذية، ويتكون من زنبرك صفيحة فولاذية مترادفة ودعامة تعليق.

بسبب استخدام المركبات ذات الأغراض الخاصة لأغراض مختلفة، فإن تصميم التعليق له أيضًا متطلبات مختلفة، ويستخدم التعليق عادةً في أربعة أنواع: تعليق اللوحة الفولاذية، تعليق النقطة الواحدة، تعليق هوائي، تعليق صلب.

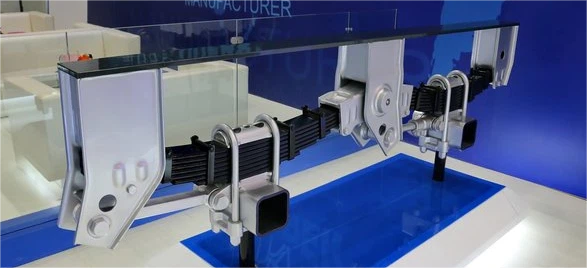

تعليق الصفائح الفولاذية

تعليق بنقطة واحدة

نظام تعليق هوائي

تعليق جامد

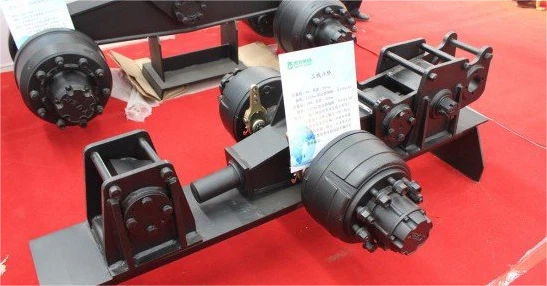

يعد محور شبه المقطورة جزءًا مهمًا من المقطورة، من خلال التعليق المتصل بإطار شبه المقطورة للعب دور حمل الحمولة، للحفاظ على التشغيل العادي للمركبة على الطريق.

نظام كهربائي

يتكون النظام الكهربائي للمقطورة من مقابس ذات سبعة أسلاك، وكابلات، ودوائر هوائية، ومصابيح وفوانيس متنوعة. تُستخدم الدائرة بشكل أساسي للإضاءة والإشارات، وتُستخدم الدائرة الهوائية لفرامل القيادة العادية وفرامل القيادة في حالات الطوارئ.

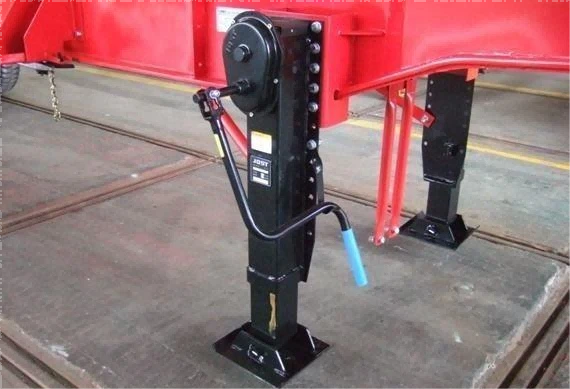

جهاز الدعم

يتم استخدام جهاز دعم المقطورة بشكل أساسي لدعم المقطورة عند فصلها، ويشتمل جهاز الدعم على نوعين: أحادي الفعل ومرتبط، ويتكون بشكل أساسي من الأرجل وأقواس التوصيل ومكونات أخرى.

وسائل وقائية

تتكون واقيات المقطورة من واقيات جانبية وواقيات خلفية، والتي تلعب بشكل أساسي دور الحماية والحجب لحماية المشاة والمركبات الأخرى من الدخول تحت شبه المقطورة.

1. نوع الحاجز الخلفي:

مُكَمِّلات

تشمل الملحقات الأخرى في المقطورة شبه المقطورة صناديق الأدوات، ورفوف الإطارات الاحتياطية، والأوتاد، وما إلى ذلك. هناك أيضًا بعض الملحقات الصغيرة مثل مشدات الحبال، وخطافات الحبال، والتي تعد عملية للغاية، وفقًا لنوع البضائع التي تختار تثبيتها.
